使用制图软件时，键盘快捷键都可以大幅度提高大家工作效率，protel99se也同样如此。因而今天小编就给大家带来了protel99se常用快捷键，有需要的朋友赶紧来查询学习一下吧。

【protel99se安装应用的详细介绍】【安装方法】

protel99se常用快捷键：

一、菜单栏键盘快捷键

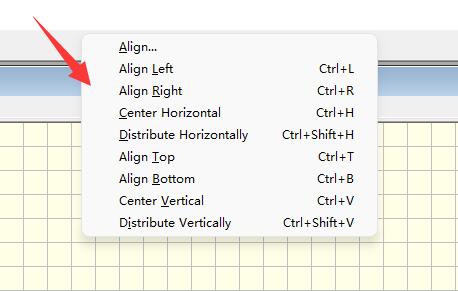

（A）： 开启【Edit】/【Align】（排序图件）菜单栏。

（B）： 开启【View】/【Toolbars】（菜单栏）菜单栏。

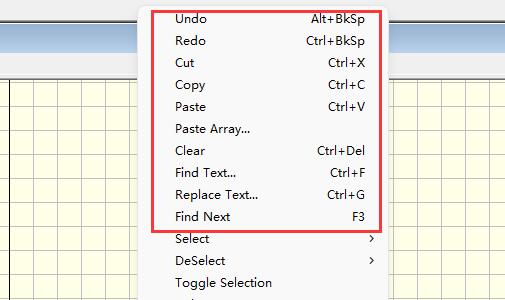

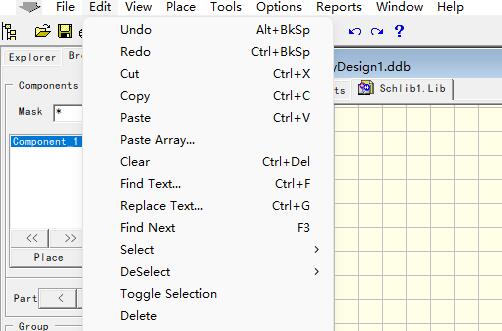

（E）：开启【Edit】（编写）菜单栏。

（F）：开启【File】（文档）菜单栏。

（H）：开启【Help】（协助）菜单栏。

（J）：开启【Edit】/【Jump】（自动跳转）菜单栏。

（L）：开启【Edit】/【Set LocaTIon Marks】（设定工程图纸标识）菜单栏。

·（M）：开启【Edit】/【Move】（挪动图件）菜单栏。

（O）：开启【OpTIons】（选择项设定）菜单栏。

（P）：开启【Place】（摆放图件）菜单栏。

（R）：开启【Reports】（生成报告）菜单栏。

（S）：开启【Edit】/【Select】（挑选图件）菜单栏。

（T）：开启【Tools】（专用工具）菜单栏。

（V）：开启【View】（主视图）菜单栏。

（W）：开启【Window】（工作中对话框管理方法）菜单栏。

（X）：开启【Edit】/【DeSeiect】（取消选中）菜单栏。

（Z）：开启变大工程图纸菜单栏。

二、快捷键

（Ctrl） （Backspace）：反复上一次实际操作。

（Alt） （Backspace）：撤销上一步实际操作。

（PgUp）：对工作区域以鼠标光标所在位置为中心变大。

（Ctrl） （PgDn）：对工作区域开展放大，来显示全部图件。

（PgDn）：对工作区域以鼠标光标所在位置开展变小。

（END）：更新工作区域。

（Ctrl） （Home）：跳转图纸的肯定起点。

（Home）：摇景。

（Shift） （←）：鼠标光标偏移10个捕获栅格数据。

（←）：鼠标光标偏移一个捕获栅格数据。

（Shift） （↑）：鼠标光标移位10个捕获栅格数据。

（↑）：鼠标光标移位一个捕获栅格数据。

（Shift） （→）：鼠标光标偏移10个捕获栅格数据。

（→）：鼠标光标偏移一个捕获栅格数据。

（Shift） （↓）：鼠标光标下沉10个捕获栅格数据。

（↓）：鼠标光标下沉一个捕获栅格数据。

（Ctrl） （C）或（Ctrl） （Insert）：拷贝。

（Ctrl） （V）或（Shift） （Insert）：黏贴。

（Ctil） （X）或（Shift） （Delete）：裁切。

（Delete）或（Ctrl） （Delete）：删掉。

（Ctrl） （1）：将工作区域以鼠标光标所在位置为核心变大至100%。

（Ctrl） （2）：将工作区域以鼠标光标所在位置为核心变大至200%。

（Ctrl） （4）：将工作区域以鼠标光标所在位置为核心变大至400%。

（Ctrl） （5）：将工作区域以鼠标光标所在位置为核心变大至50%。

（Ctrl） （F）：搜索文字。

（Ctrl） （G）：搜索并更换文字。

（Ctrl） （B）：以底端边沿为依据水准指向图件。

（Ctrl） （T）：以顶端边沿为依据水准指向图件。

（Ctrl） （Shift） （H）：在垂直方向等距离排序图件。

（Ctrl） （H）：以核心为依据垂直对齐图件。

（Ctrl） （L）：以左侧边沿为依据垂直对齐图件。

（Ctrl） （R）：以右侧边沿为依据垂直对齐图件。

（Ctrl） （Shift） （V）：在竖直方向等距离排序图件。

（F1）：运作Protel的帮助文档。

（F3）：搜索下一个文字。

（Shift） （Ctrl） 点击鼠标键：挪动单独图件。

（Shift） 点击鼠标键：选定单独图件。

（Ctrl） 点击鼠标键，随后释放出来（Ctrl）键：拖拽单独图件。 ·按着鼠标键没放：在图件上按着鼠标键没放，可以移动单独图件或选定图件。

按着（Ctrl）键：移动或拖拽图件时按着（Ctrl）键，可以关闭栅格数据捕获作用。

按着（Alt）键：移动或拖拽图件时按着（Alt）键，这时必须要在竖直方向上挪动图件。

按着（Shift） （Alt）键：移动或拖拽图件是按着（Shift） （Alt）键，这时必须要在垂直方向上挪动图件。

点击鼠标键：在图件上点击鼠标键能够照亮图件。

双击鼠标左击：在图件上双击鼠标左击可以修改图件特性。

三、常用快捷键

（Ctrl） （Backspace）：反复上一次实际操作。

（Alt） （Backspace）：撤销上一次实际操作。

（PageUp）：对工作区域以鼠标光标所在位置为中心变大。

（PageDown）：对工作区域以鼠标光标所在位置为中心变小。

（Ctrl） （PageDown）：对工作区域开展放大，来显示全部图件。

（End）或（V）/（R）：更新工作区域。

（Ctrl） （C）或（Ctrl） （Insert）：拷贝。

（Ctrl） （V）或（Shift） （Insert）：黏贴。

（Ctil） （X）或（Shift） （Delete）：裁切。

（Delete）或（Ctrl） （Delete）：删掉。

（P）/（P）：摆放电子器件。

（P）/（w）：画联线。

（P）/（B）：画系统总线。

（P）/（U）：画系统总线支系线。

（P）/（J）：摆放电源电路连接点。

（P）/（O）：摆放开关电源端口号。

（P）/（N）：摆放互联网型号。

（V）/（D）：变小工程图纸来显示一整张工程图纸。

（V）/（F）：变小或变大工程图纸来显示全部图件。

（D）/（N）：升级互联网表施工图纸。

（Tab）：在图件上按着鼠标键，然后按照（Tab）键，能够进入编写图件特性提示框。

（Spacebar）：当图件处在摆放的状态下，按一次（Spacebar）键（其实就是空白键）能将图件转动90°。

（X）：当图件处在摆放的状态下，按一次（X）键能将图件上下互换。

（Y）：当图件处在摆放的状态下，按一次（Y）键能将图件左右互换。

（Delete）：当处在摆放输电线/系统总线/直线/不规则图形指令的状态下，按一次（Delete）键能够删掉近期摆放的一个转折点。

（Backspace）：当处在摆放输电线/系统总线/直线/不规则图形指令的状态下，按一次（Backspace）键还可以删掉近期摆放的一个转折点。

（Spacebar）：当处在摆放输电线/系统总线/直线指令的状态下，按一次（Spacebar）键可以切换输电线/系统总线/直线的转角方式。

（Esc）：舍弃正在进行中实际操作。

（Ctrl） （Tab）：在作业窗口中开启的文本文档之间切换。

（Alt） （Tab）：在Windows中打开的使用文本文档之间切换。
